高效过滤器制作工艺标准参考

作者:admin    来源:未知    发布时间:2019-05-13 11:12    浏览量:
高效过滤器制作工艺标准参考

由于高效空气过滤器常用于高精密、空气质量要求严格控制的场所,在制作高效时,广州梓净严格参照高效空气过滤器(国标准GB13554-92)标准制作。

高效过滤器的制作过程及应注意的重点事项,确保生产出来的高效过滤器合格率达到我司标准99%以上,并通过一系列对应的检验标准确保我司出厂的高效过滤器合格率达100%。

制作高效滤芯

制作高效滤芯

>>重点注意事项 操作员在进行以上每一工序批量生产时应先做首件确认,经品检确认后再生产,批量生产中操作员必须对每一工序的产品生产1-3件时自检一次,避免因其它因素导致在生产中出现大批量的返工及报废;品检需对以下每一工序分时、分段抽检,发现问题及时制止生产,检验合格后,再重新生产;品检应对每一工序的合格半成品、不合格半成品以及合格成品加盖标识,便于有效的区分;检验员在车间内随机抽取样品,按照本产品相关标准进行检验。做好原始记录并出具检验报告。

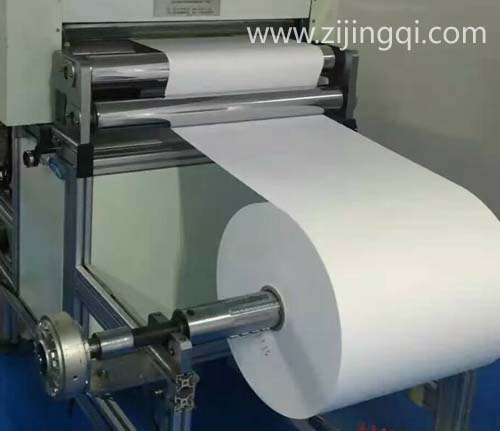

>>五金部门下料时注意料厚及下料公差尺寸只能为负。 检测工具:卷尺卡尺高效车间全自动折纸机折叠成型时注意热熔胶的温度及出胶量,控制好滤料的折距。 目观温度计及胶线组装时注意滤料的进风出风面,及外框不能呈平行四边形,对角线要相等。

>>滤芯的进风面目观   手感对角线  检测工具:卷尺卡尺调胶时一定要注意比例和用量,添加催化剂时按1:1000的比例且注意天气温度。调胶比例为A:B=1:2.5,胶水搅拌均匀,顺时搅拌时间不低于1分钟。 调胶工具:台称、注胶机辅助工具:清理包装时轻拿轻放。

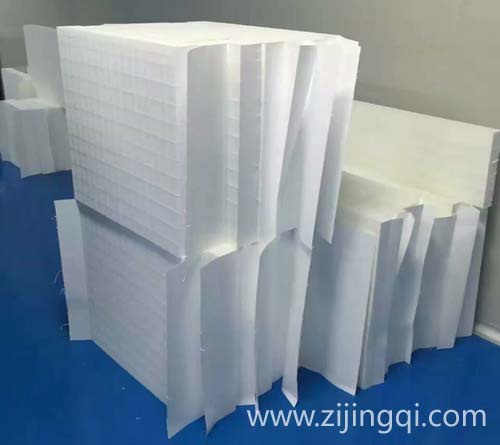

待组装的高效滤芯

清理胶渍时动作轻,不要划伤外框 目观逐台检漏,按10:1的比例抽检效率。 检测台 手持式检测仪

入库校对生产单及查对产品数量,开具入库单一式两份。

目观成品"梓净"牌过滤器检验标准端面:高123+0-2*宽151+0-2 mm。 深度:深度尺寸的偏差为-0.2/-1.2mm。

对角线:空气过滤器每个端面对角线相等。垂直度:框架端面与侧面应垂直,起偏差不应大于3°。

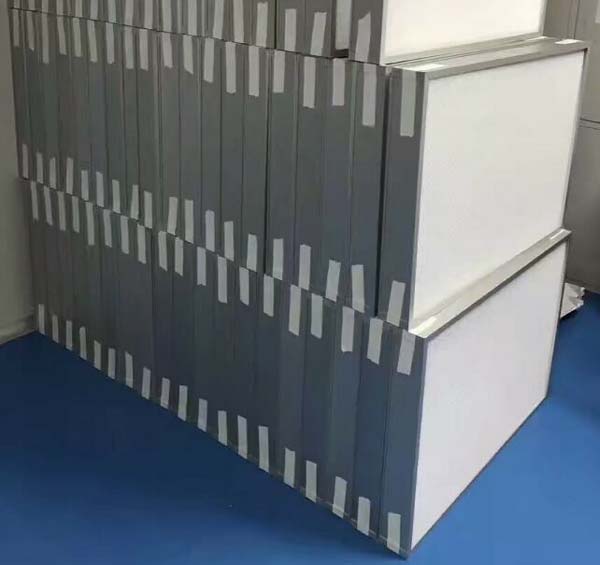

高效过滤器

外观:

(1)外框无变形、无油渍、无划伤;(2)四角拼接处无缝隙、四角打磨需光滑无毛刺;(3)护网颜色无偏差、无生锈、护网必须紧靠进风面;(4)滤料无破损、无起毛,折数35-37折;(5)胶水表面平整,无凹陷及起堆等现象;(6)密封胶条粘贴牢固、整齐、无歪斜。

出库检验员在当天要出的产品内抽样检查。目测外观及测量尺寸及查看检测记录做并作好记录。

备注:

>>原材料的选用及工艺要求参照 高效过滤器工艺标准参照表。

过滤器制作参照高效空气过滤器(国标准GB13554-92)。

因生产工艺需要修改工序或材料时,要填写《 内部联络单 》,由设计部审核、主管鉴批后,方可实施修改,设计部全程跟进。

标识使用一览表

項次 标识名称 标识样式 标识状况

>>半成品合格标识  OK  Pass  合格半成品适用

>>(半)成品不合格 不合格紅色1CM(寬)×3CM(長) 不合格(半)成品适用

>>成品合格  Q.C
