高效过滤器的DOP检漏流程

作者:admin    来源:未知    发布时间:2019-05-12 12:10    浏览量:
高效过滤器的DOP检漏流程

DOP测试范围:
对于10000级或更高洁净度要求的层流或乱流洁净室,包括层流工作台、层流罩、自净器以及制药厂用的无菌隧道、灌装线等设备上的高效过滤器,必须在现场对以下部位进行扫描巡检:

原理:
在被检测高效空气过滤器上风侧发DOP气溶胶作为尘源,在下风侧用光度计采样检测,含尘气体经过光度计时产生的散射光经光电效应和线性放大转换为电量,并由微安表快速显示,采集到的空气样品通过光度计的扩散室,由于粒子扩散引起灯光强度的差异,经测定这个光强度,光度计便可测得气溶胶的相对浓度。

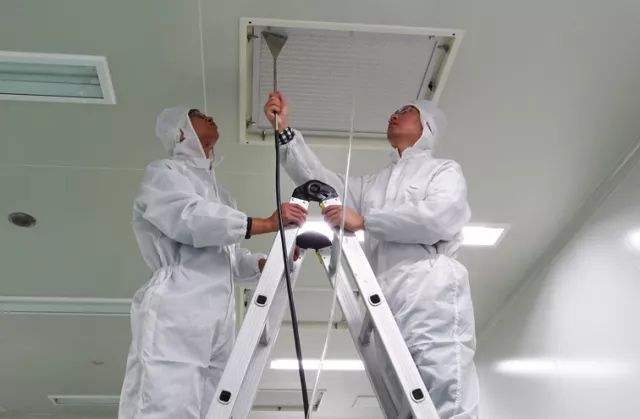

高效过滤器检漏

检测程序:
在高效过滤器的上风侧引入气溶胶:
进行系统检漏时可直接把DOP烟雾放入空调器内。
DOP发生器较小时,可以放在高效过滤器的静压箱内。
对于层流工作台可直接放在风机的吸入口。
立即用气溶胶光度计的采样头扫描过滤器的出风侧。采样头离KLC过滤器距离约2cm,沿过滤器内边框等巡检,扫描速度

应低于5cm/秒。
当光度计读数超过0.03%时,表明泄漏量超标,需要修补或更换。
用环氧树脂硅胶堵漏或紧固螺栓后,再进行扫描巡检。

检测频度:
在安装或更换高效过滤器时应进行检测。
正常使用情况下,每年至少检测一次。
高效过滤器检漏试验结果及评价记录于附件9。

高效过滤器的DOP检漏流程:

1、首先检查使用的气溶胶发生器中DOP溶剂的液位是否高于低液位,如果不足的话应该及时添加。

2、连接氮气瓶和气溶胶发生器,开启气溶胶发生器的温度控制开关,直到红灯转换为绿灯就表示温度到达所需的值(大约在390--420℃之间)。

3、将测试用的软管一端连接在气溶胶光度计的上游测试口,另一端则安置于被检测过滤器的进风侧,如果这时候DOP发生器较小达不到规定浓度的话,可以将其放在被测过滤器检测程序的静压箱中,而层流工作台可直接放置于风机的吸入口处。

4、随后打开光度计的控制开关,将测试值调到100。

5、打开氮气的控制开关,将其中的压力控制在0.05--0.15Mpa之间,缓慢打开气溶胶发生器的油阀,将光度计的测试值控制在10--20之间,等到测试值稳定之后,输入上游测得的浓度就可以进行后续的扫描、巡检等操作;

6、将测试用的软管一端连接在气溶胶光度计的下游测试口处,用另一端扫描过滤器的出风侧、支架等,记住要距离过滤器大约3--5cm,随后沿着高效过滤器的内部边框等来回的扫描,速度保持在5cm/s以下;

7、整个测试的范围包括过滤器的滤材、滤材与内部的连接、框架密封垫和支撑框架之间的连接、支撑框架和顶棚之间的连接等,主要检查过滤介质中的小针孔、框架密封、垫圈密封等有无损坏或泄漏的现象。
