高效空气过滤器风量计算方法

作者:admin    来源:未知    发布时间:2019-07-16 15:35    浏览量:
高效空气过滤器风量计算方法

高效空气过滤器可广泛用于光学电子、LCD液晶制造,生物医药、精密仪器、饮料食品,PCB印刷等行业无尘净化车间的空调末端送风处。高效和超高效过滤器均用于洁净室末端,以其结构形式可分为有:有隔板高效、无隔板高效、大风量高效,超高效过滤器等。

高效空气过滤器风量直接关系到洁净空间的效率以及洁净度,那么如何计算高效空气过滤器的风量就是厂家需要考虑的因素:本文列举了几种高效空气过滤器风量计算方法,供大家参考。

高效空气过滤器风量计算方法实际上有很多种,比如一种很简单的任何人都可以操作的计算方法就是用仪器来测量,例如:用风速仪测出风速就可以算出风量了,如:0.61*0.61=0.372m² 假设风速为0.6米每秒则:0.372*0.6*3600=803立方米/小时。

有个时候会接到客户的咨询,怎么计算hepa高效过滤器的风量?小编总结了以下2种方法,希望在您计算hepa高效过滤器风量的时候有帮助。

一、高效空气过滤器风量方法:

以一个国标484*484*220高效过滤器来计算:额定风量是1000M3/H,初阻力在200PA,这种情况,滤纸拆数为28折/10CM,滤纸有效面积计算:0.475*0.475*280*0.2*2=25.27平方米。其中:0.475为滤纸有效长度,0.475为过滤纸有效宽度,280为1米的滤纸折双层,0.2为滤纸实际高度滤,纸断面风速=1000/3600/25.27=0.011米/秒,也就是说,当经过滤纸的断面风速在0.011米/秒时,滤纸的初阻力在200Pa。

再来计算高效空气过滤器风量,一个900*600*370的过滤器0.88*0.58*280*0.35*2*0.011*3600=3961m3/h,其中:0.88 为滤纸有效长度,0.58 为过滤纸有效宽度,280为1米的标准过滤器滤纸折数,0.35为滤纸实际高度,2为双层,0.011为滤纸断面风速,3600为一小时等于3600秒,这是一个标准有隔板高效过滤器的计算方法。

二、高效空气过滤器风量计算第方法:

高效过滤器的风量一般根据高效过滤器风速和尺寸大小来确定,一般高效过滤器的额定出风速在0.3-0.6M/S之间,可以取中间值0.45,比如我们都知道的1000风量高效过滤器尺寸是:484*484*220,换算一下就出来了。

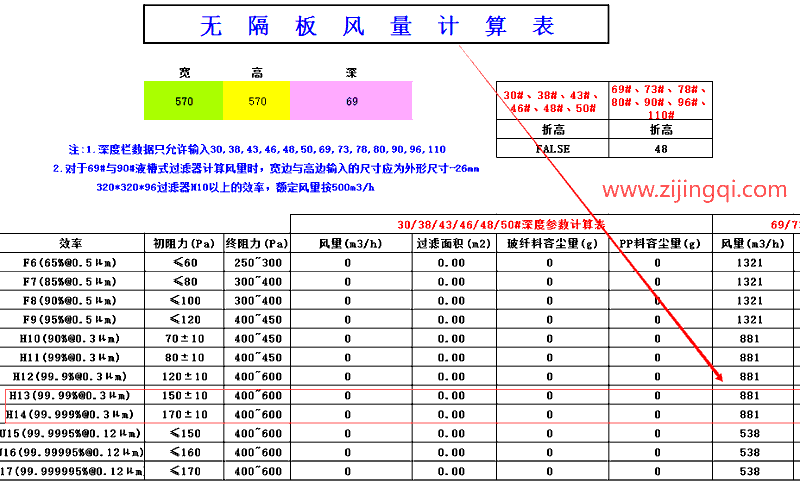

三、高效空气过滤器风量计算方法:就是我们公司内部的风量计算方法,如下图,有需要的可以咨询我们。
高效空气过滤器风量算法
