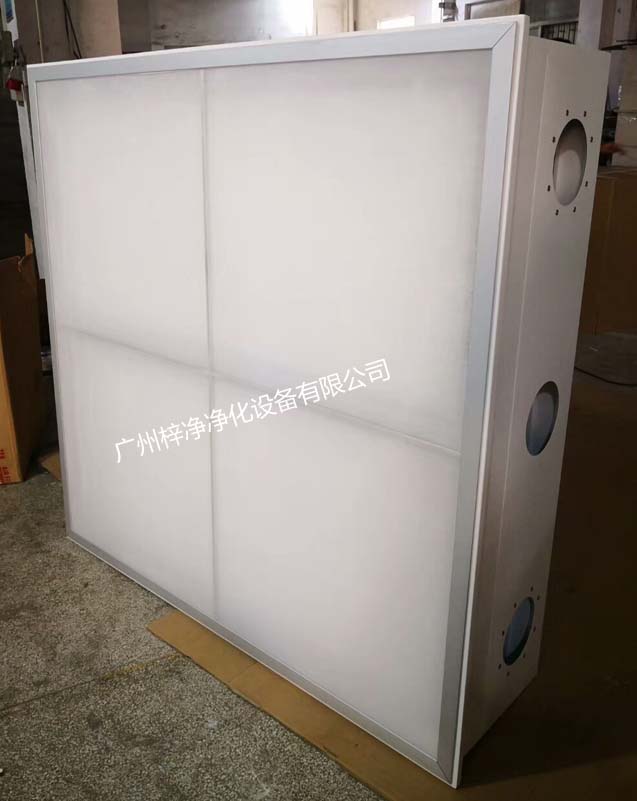

层流送风天花

层流送风天花(英文名称:Laminar Flow Ceiling)广泛应用于洁净手术室、洁净病房、洁净动物房等项目。

层流送风天花参照国际国内规范和技术进行开发,经十多年实际医院使用经验积累,结构先进合理,分为I、II、III级手术室用,箱体冷板喷塑,下框全不锈钢,美观耐用。洁净送风天花装置是根据国内外领***先的阻漏层技术,使用本设备可合理分布洁净室内的气流,有效保证室内的洁净度(送风面100级)。
手术室层流送风天花

手术室层流送风天花作用、功能及应用领域介绍:

1、作用广泛
洁净送风天花是手术室、层流病房的净化送风末端,它具有高效过滤,均流及气流补偿作用。

2、效果和功能得到肯定
洁净送风天花是手术室送风末端经验及实践的结晶,这种送风末端已得到了近千间手术室的运用验证。其优**越的性能、独特的散流板能使气流均匀送到工作区域,而中央气流补偿装置能有效地消除人员、设备发热而产生上升气流对层流的影响。

3、适用领域广
广泛应用于洁净手术室、洁净病房、洁净动物房等项目。

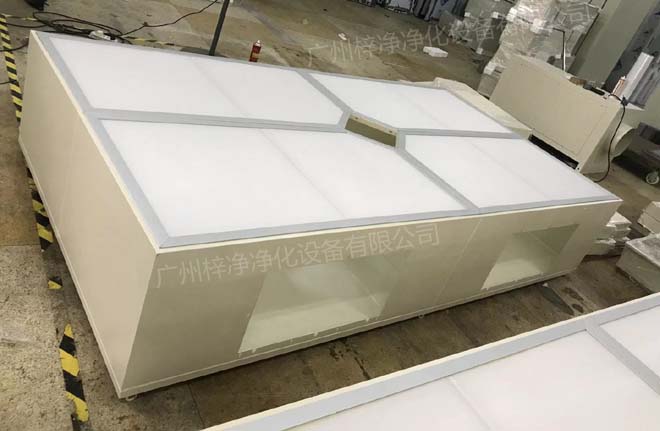

层流送风天花

手术室层流送风天花制作要求选配:

1、A型箱体为冷轧钢板静电喷塑处理,冷轧钢板静电喷塑做围护及进风过滤框,含双层DPP均流网及中速气流补偿装置。

2、B型外箱体采用冷板喷塑,内部SUS304不锈钢制作,中间夹保温板。抗腐蚀、耐酸碱、保温效果好,视觉更美观;强度高,同时,保留双层DPP均流网及中速气流补偿装置。

"梓净"牌层流送风天花参数:


型号 ZJ-CLC-Ⅰ ZJ-CLC-Ⅱ ZJ-CLC-Ⅲ
外形尺寸(L×W×Hmm) 2680×2480×500 2680×1880×500 2680×1480×500
送风面积(m2) 2600×2400 2600×1800 2600×1400
法兰尺寸(mm) 1000×200 4个 500×200 2个 320×200 4个
高效过滤箱规格及数量(L×W×Hmm) 1270×670×610×2只 1270×670×610×1只 1270×670×610×1只
高效过滤器规格及数量(L×W×Hmm) 610×610×295×4只 610×610×295×2只 610×610×295×1只
高效过滤箱法兰尺寸 800×500 800×500 800×320
出风风速 0.45m/s 0.30m/s 0.23m/s
过滤效率(纳焰法) 99.99%@0.3µm 99.99%@0.3µm 99.99%@0.3µm
使用场所 Ⅰ级特别洁净手术室 Ⅱ级特别洁净手术室 Ⅲ级特别洁净手术室
注:箱体高度可根据用户现场需要定制!如300~700mm


手术室层流送风天花工程案例应该介绍:

大庆市大同区人民医院手术部位于住院部的五楼,建筑面积约460m2,手术部设三级手术室2间,四级手术室2间;辅助区域设更衣室、休息区、无菌物品、无菌器械室。

2.4 

各手术室设计基本参数及对机组的特殊要求:

2.4.1 III级手术室配净化层流送风装置,送风面积为2.6m×1.4m,新风量为800m3/h,正压值≥8Pa,手术室换气次数为20次以上,噪声≤50 dB(A),IV级手术室配净化层流送风装置,新风量为800m3/h,正压值≥8Pa,手术室换气次数为13次以上,噪声≤50 dB(A),设计温度为22~25℃,相对湿度40%~60%,其净化机组有中效过滤段、表冷加热段和风机段,风机采用变速控制,机组应设置有压差报警器,当需更换过滤器或风机故障时报警。

2.4.2 

普通辅房采用亚高效送风口,新风量为3~4次/h,正压值≥10Pa,换气次数为10次以上,噪声≤50dB(A),设计温度为21-27℃,相对湿度为≤60%。其净化机组有中效过滤段,表冷加热段和风机段,机组设置有压差报警器,当需更换过滤器或风机故障时报警。

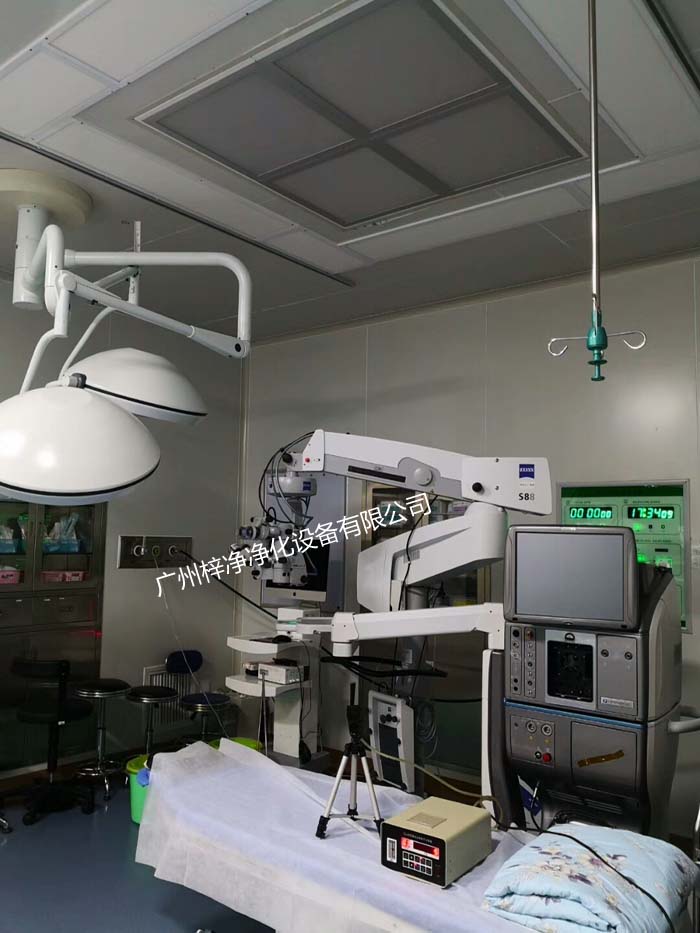

手术室送风天花


2.5 

洁净走廊送风方式采用上送下回的方式,走廊的换气次数≥10次/h,噪声≤50dB(A),设计温度为21-27℃,相对湿度为≤65%。送风口采用高效过滤器,回风口采用带过滤网的回风百叶风口,风管上设有风量阀(分支路上)及回风口设多叶调

节阀,送风管设有消声器及防火阀,风管保温同手术室的要求。

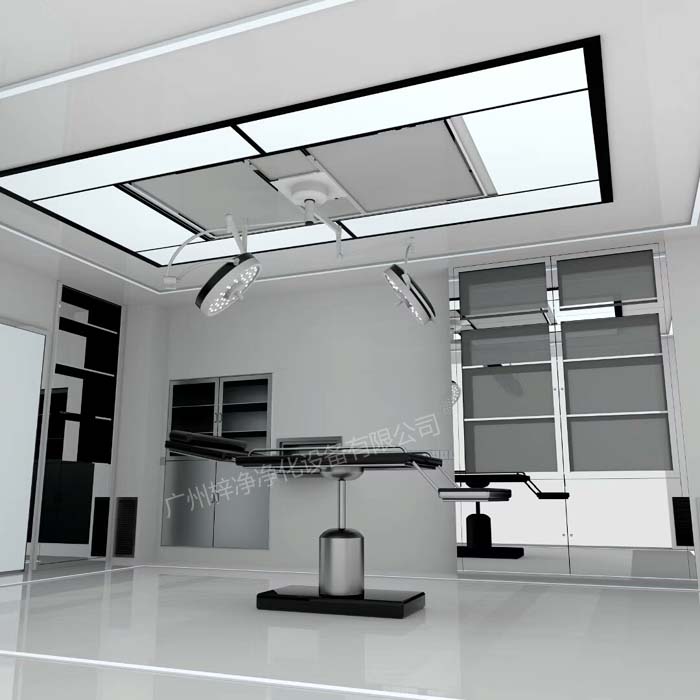

百级层流送风天花

2.6 

手术室、洁净走廊的新风采用净化空调机组,新风机组设粗效、中效过滤段、表冷加热段、风机段、压差报警开关、加湿器,预处理新风由定风量阀控制,实现新风对每个手术室的配给。排风机组设有中效过滤段和风机段,在新、排风风管系统上设有防雨风口,根据系统的需求配置电动密闭调节阀,密闭型多叶调节阀,定风量阀,防火阀等。
