液晶显示风淋室电路板

风淋室电路板显示分类:分为LED数码管显示和LCD液晶显示,本产品主要介绍一下液晶显示风淋室电路板。

液晶显示风淋室电路板又称为风淋室控制器、风淋室电路板由主板和副板组成,功能分为普通门控制和自动门控制,应用于风淋室、货淋室、风淋通道、风淋机、风淋门等产品,可自动实现内、外门的互锁与解锁;照明的启停;人体自动感应以及风机的启停等功能。液晶显示风淋室电路板在自动流程时有相关语音提示,并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。

液晶显示风淋室电路板

液晶显示风淋室电路板主板面膜示意图及按键说明
A、风淋室控制面板按键说明:
1、急停按键:任何时候按下急停按键,红色急停指示灯亮,并自动断开除照明外的所有输出,再次按下时,系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。
2、风淋按键:在内外门关闭后,按下手动按键,系统即转入风淋过程。 此按键主要用于门磁、红外失灵或风机维护检修时。
3、照明按键:使用“照明”按键,可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。
4、上、下调按键:在风淋开始前或结束后,通过上、下调键调节风淋延时时间;在进入内部参数设置时进行调节或选项。

液晶显示风淋室电路板主板
液晶显示风淋室电路板
液晶显示风淋室电路板使用注意事项:
1、产品开孔尺寸:L×W=245×125(MM)
2、产品使用的门磁开关要求:关门时触点闭合,开门时触点断开;
3、产品使用的红外感应开关要求:220VAC或12VDC供电,无人时触点断开,有人时触点闭合;
4、产品使用的电锁要求:12VDC供电,600MA以下电流,并注意不要外接二极管(电路板已带)。
5、因线路板限制,各接口端子建议均不要外接大于100W设备,如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接。

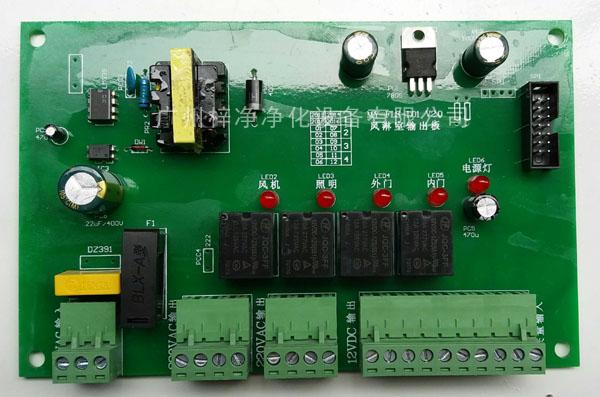

液晶显示风淋室电路板副板
