FFU安装位置是否符合设计要求的判断方法

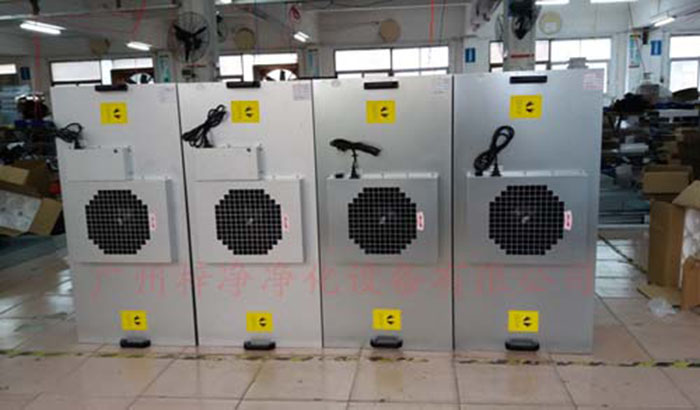

高效空气过滤器单元（FFU）作为洁净室中关键的空气调节设备，FFU安装位置的准确性直接影响到洁净室的整体性能。以下是对FFU安装位置是否符合设计要求的判断方法：

一、核对设计图纸

尺寸核对：首先，检查FFU的安装位置是否符合设计图纸上的尺寸要求，包括FFU的直径或长宽尺寸以及与周围墙壁、设备等的间距。

位置核对：确认FFU的安装位置是否与图纸上的标注相符，确保没有偏移或错位。

二、检查气流流向

单向流洁净室：对于单向流洁净室，FFU的风口应垂直向下送风。检查FFU的安装角度是否符合设计要求，以确保气流顺畅。

非单向流洁净室：在非单向流洁净室中，FFU的布置应考虑到气流的整体分布，确保空气能够均匀流向整个房间。

三、验证气流速度分布

风速测量：使用风速仪在洁净室内不同位置测量气流速度，与设计值进行比较。气流速度应均匀分布，符合设计规范。

气流轨迹观察：通过观察尘埃粒子在空气中的运动轨迹，可以判断气流是否稳定，是否存在死角。

四、评估FFU安装的稳固性

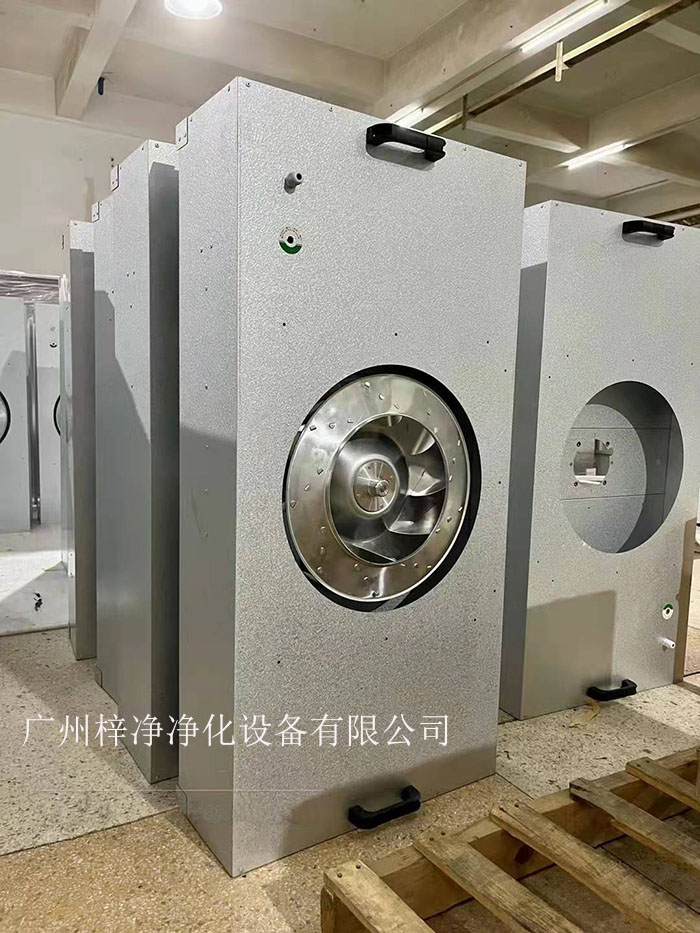

固定方式：检查FFU是否按照设计要求的方式固定，如吊装、悬挂等，确保其稳定性。

连接部件：检查FFU的连接部件是否完好，没有松动或损坏的情况。

五、检查过滤效果

压差测试：通过测量FFU前后的压差，可以间接评估其过滤效果。压差应符合设计规范的要求。

尘埃浓度检测：在FFU送风区域进行尘埃浓度检测，确保其符合洁净度标准。

六、考虑安全性与便捷性

人员安全：FFU的安装位置不应妨碍人员通行和安全操作。

维护便捷：FFU的安装应便于日常维护和清洁。

总结

FFU安装位置是否符合设计要求，需要从多个维度进行综合判断。通过核对设计图纸、检查气流流向、验证气流速度分布、评估FFU的稳固性、检查过滤效果以及考虑安全性与便捷性等因素，可以全面评估FFU的安装是否符合设计要求。只有确保FFU的安装完全符合设计规范，才能保证洁净室的高效运行和洁净度。
