下拆式FFU_液槽密封式FFU

下拆式FFU|液槽密封式FFU产品介绍:

下拆式FFU又叫液槽密封式FFU,是我司根据部分药厂GMP洁净厂房的严格要求而特别研发的一种新型FFU,其FFU风机和高效过滤器是可分离式的,工作原理和普通FFU一样,风机从顶部将空气吸入,并经高效过滤器过滤后将洁净空气均匀达出,为洁净环境提供洁净空气和微粒过滤控制。

下拆式FFU
下拆式FFU|液槽密封式FFU产品特点

1.过滤器分离式FFU底部采用固定件特殊设计,装拆及更换过滤器时单人操作、方便快捷。

2.采用高效交流离心风机,平均风速增加25%,过热保护能力好,有效降低损耗。

3风速平稳、使用寿命长。适合于洁净度Class1-1000级无尘室。

4.特别适合于组装成超净生产线,可根据工艺需要布置为单台使用,也可将多台串联形成100级流水装配线。

5.独特的液槽密封方式,自带PAO发尘口和浓度取样口,完全满足新版GMP-E规范要求。轻量化,薄型化机体,更方便在小区域应用。

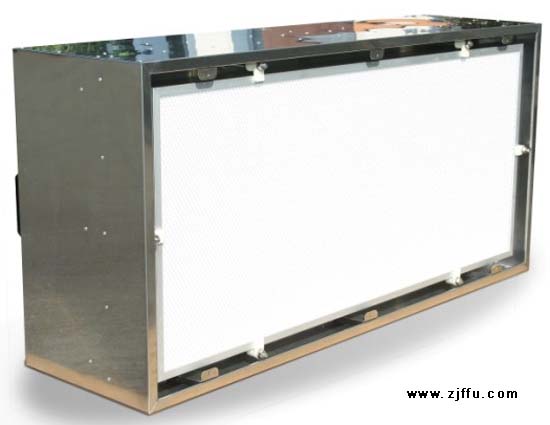

液槽密封式FFU风机过滤单元

下拆式FFU|液槽密封式FFU技术参数:
规格型号                2’x2’   2’x4’           4’x4’
外形尺寸(LxWxH) 570x570x390 1170x570x350 1170x1170x350
风量(m3/h)   600            1100            2200
风速                             0.45 m/S±20%
洁净度                      100级(美国联邦标准209E)
HEPA效率                      99.99%@ 0.3μm
HEPA尺寸      570X570X110 1170X570X110 1170X1170X110
噪声             (测试点距离下方1m,风速0.45m/S)53dB
壳体材质                           不锈钢/覆铝锌板/钢板喷塑
电源                                       220V  50Hz
注:液槽密封式FFU/下拆式FFU可根据用户实际需要非标定制。

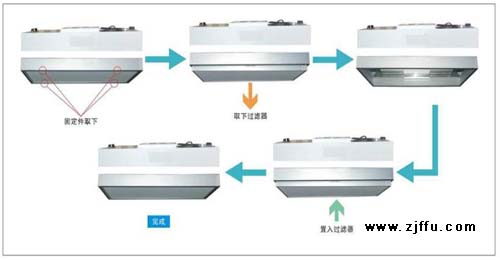

液槽密封式FFU过滤器更换流程
液槽密封式FFU过滤器更换流程

FFU英文全称为(Fan Filter Unit),中文专业用语为风机过滤机组。 FFU风机滤网机组可模块化连接使用,使用FFU广泛应用于洁净室、洁净工作台、洁净生产线、组装式洁净室和局部百级等应用场合。

传统的FFU虽然过滤器是靠负压密封,但高效过滤器是安装在FFU箱体下面,靠FFU箱体自重来实现密封的,高效过滤器进行更换时,必须要取下FFU箱体后才能实现。

下拆式FFU|液槽密封式FFU技术实现要素:

1、针对以上技术问题,本发明设计了一种下拆式高效过滤器FFU,具有FFU箱体,在FFU箱体下方设置有用于空气过滤的高效过滤器,所述FFU箱体下方设置有高效过滤器安装框, 高效过滤器固定安装在高效过滤器安装框内,高效过滤器与高效过滤器安装框实现可拆卸连接。具体地,所述高效过滤器安装框上设置有安装台阶,高效过滤器下方外沿设置有翻边,翻边安装于安装台阶内并通过螺钉使高效过滤器与高效过滤器安装框固定连接。

2、为了实现对FFU箱体的固定安装,进一步地:在FFU箱体的外围设置有用于挂装FFU箱体的吊装龙骨,吊装龙骨的一端与顶部的顶板固定连接,另一端固定连接FFU箱体。

3、为了提升高效过滤器与FFU箱体之间的密封效果,增强空气过滤效果,进一步地:所述高效过滤器安装框的上沿与高效过滤器的顶面位于同一平面上,并与FFU箱体贴合。

4、为了更好的固定高效过滤器并提高高效过滤器安装框与高效过滤器安装框之间的密封性能,更进一步地:所述高效过滤器安装框上沿向内直角弯折与高效过滤器侧面贴合。

5、与现有技术相比,本发明的有益之处是:通过在FFU箱体下先安装一个高效过滤器安装框,FFU箱体与高效过滤器安装框之间是通过FFU箱体的自重来实现负压密封的,而高效过滤器是通过螺钉固定在高效过滤器安装框上来实现高效过滤器与FFU箱体出风面间实现负压密封,在需要更换高效过滤器时,只须卸下螺钉就可以从高效过滤器安装框上取下,方便快捷,而不用对FFU箱体进行拆装操作了。

6、本发明涉及一种过滤器FFU,尤其涉及一种下拆式高效过滤器FFU。具有FFU箱体,在FFU箱体下方设置有用于空气过滤的高效过滤器,所述FFU箱体下方设置有高效过滤器安装框,高效过滤器固定安装在高效过滤器安装框内,高效过滤器与高效过滤器安装框实现可拆卸连接。通过在FFU箱体下先安装一个高效过滤器安装框,FFU箱体与高效过滤器安装框之间是通过

7、FFU箱体的自重来实现负压密封的,而高效过滤器是通过螺钉固定在高效过滤器安装框上来实现高效过滤器与FFU箱体出风面间实现负压密封,在需要更换高效过滤器时,只须卸下螺钉就可以从高效过滤器安装框上取下,方便快捷。
