FFU净化单元安装方法全面讲解

FFU净化单元安装方法其实有是很技巧的,FFU买回来怎么安装,高效和FFU箱体是分开的,于是为难过很多没有装过FFU的朋友。一般来说FFU厂家在你没有提出这个FFU净化单元安装问题之前也不会主动告诉你怎么安装FFU,本文就来说一说几种常见的FFU净化单元安装方法。

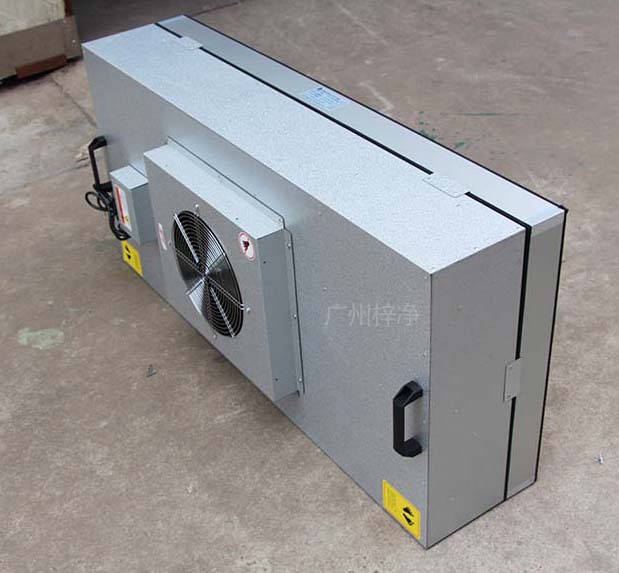

FFU风机过滤单元

一、如果洁净室顶部可以站人、有承受力,安装的FFU数量小,可以采用小h铝或4字铝或门料或自己在钣金加工的地方做个框架,做成一个框架安装在彩钢板上,放上高效、然后放上FFU、接电、调整风速,FFU就安装成功了,小h铝或4字铝净化铝材厂家一般都有这种铝材。

二、FFU安装用吊顶龙骨,适用于满布FFU、单台或多台FFU。

三、下面主要讲一下高效过滤器安装条件、安装事项等。

1.高效过滤器安装条件。

1.1高效过滤器安装前,必须对洁净室进行全面清扫、擦净,净化空调系统内部如有积尘,应再次清扫、擦净,达到清洁要求。如在技术夹层或吊顶内安装高效过滤器,则技术 夹层或吊顶内也应进行全面清扫、擦净。

1.2安装时洁净室内必须已经密闭,FFU安装完毕并开始运行,净化空调必须试运转,连续运转12小时以上,再次清扫、擦净洁净室后立即安装高效过滤器。

1.3洁净室内保持清洁,无粉尘。所有龙骨已经安装并调整水平。

1.4安装人员必须配备洁净衣,洁净手套以防人为的污染箱体及过滤器。

1.5为确保高效过滤器的长期有效的工作,安装环境不宜在油烟、多尘、潮湿的空气中。过滤器尽量避免接触水或其它腐蚀性液体,以免影响其使用效果。

1.6建议每组安装人员数量为6人。

2.FFU及高效过滤器的卸货及搬运注意事项。

2.1FFU及高效过滤器出厂时已进行了多重保护包装,卸货时请使用叉车把整个托盘下货。下货应防止货物倾倒,避免剧烈振动和碰撞。

2.2设备卸货后应放置干燥,通风的室内暂存,如只能在室外存放,则应盖上篷布,避免雨淋进水。

2.3由于高效过滤器使用超细玻璃纤维滤纸,滤料容易折断损坏造成粒子泄漏。故拆包装、搬运过程中不得倾倒或压伤过滤器,防止剧烈振动和碰撞。
拆包装、搬运过程中不得倾倒或压伤FFU过滤器,防止剧烈振动和碰撞

2.4取出高效过滤器时,禁止使用小刀及尖物割划包装袋,以免划到过滤器滤纸。
禁止使用小刀及尖物割划FFU高效过滤器包装袋

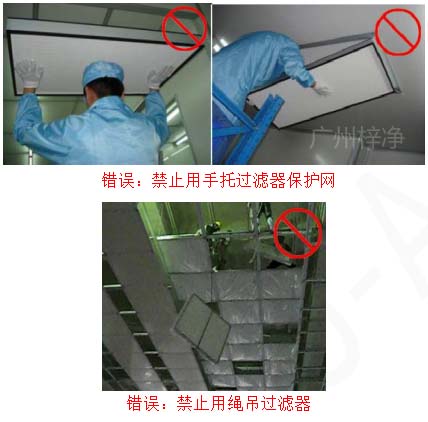

2.5每片高效过滤器都应该由2人共同搬运,操作人员必须戴好手套,过程须轻拿轻放,两手握住过滤器边框,禁止手托过滤器保护网,禁止尖物接触滤纸,禁止扭曲过滤器。
每片高效过滤器都应该由2人共同搬运

2.6过滤器不可层叠摆放,应横向有序,靠墙整齐摆放于安装内等候安装。如下图:
过滤器不可层叠摆放,应横向有序

3. 高效过滤器的安装注意事项。

3.1高效过滤器在安装前,必须对过滤器的外观进行检查,包括滤纸、密封垫片、框架有无破损,尺寸,技术性能是否符合设计要求,外观或滤纸损坏严重的过滤顺,应禁止安装,拍照并反映给厂家进行处理。

3.2安装时只能握过滤器边框,轻拿轻放。防止剧烈振动和碰撞,严禁安装人员手指或其 它工具接触过滤器内部滤纸。

安装时只能握过滤器边框,轻拿轻放
3.3安装过滤器时要注意方向,使过滤器边框标识箭头向外,即外框上箭头应和气流方向一致。
FFU高效过滤器外框上箭头应和气流方向一致

3.4有安装过程中不得踩踏过滤器保护网,禁止杂物丢弃在过滤器表面上。禁止踩踏过滤器保护网。
不得踩踏过滤器保护网

3.5其它安装注意事项:必须戴好手套,注意箱体割伤手指。FFU安装应与过滤器对齐FFU箱体边缘不得压在过滤器上面,禁止在FFU上覆盖物品;禁止踩踏FFU进风圈。
FFU安装应与过滤器对齐FFU箱体边缘不得压在过滤器上面
四、FFU安装流程:
1、 FFU安装程序
1.1从运输包装箱中小心地取出高效过滤器,查看在运输过程中是否有任何部件损坏。

1.2取下塑料包装袋,将FFU和高效过滤器放置在清洁的房间内。

1.3安装:把FFU及高效过滤器安装在吊顶龙骨上。
FFU及高效过滤器安装在吊顶龙骨上

1.3.1至少2人在待安装FFU的吊顶天花上准备。
安装FFU准备

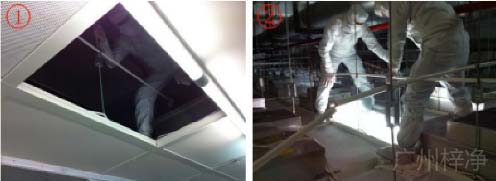

1.3.2 2人运送FFU箱体至安装位置龙骨下,由另外在梯子上的2人托起箱体,箱体与天花呈45度,穿过天花。吊顶天花上的人应手握把手,接过FFU箱 体平放于旁边的吊顶天花上等候盖上过滤器。

FFU箱体平放于旁边的吊顶天花上等候盖上过滤器

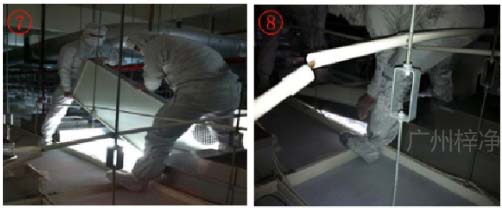

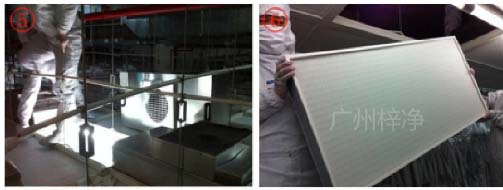

1.3.3梯子上2人接过搬运人员递过来的高效过滤器,双手握住高效过滤器边框,与天花呈45度,穿过天花,过程轻拿轻放,禁止触碰过滤器表面。

双手握住高效过滤器边框,与天花呈45度,穿过天花

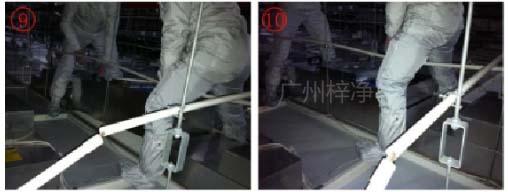

1.3.4吊顶天花人接过高效过滤器,对齐龙骨四边平行放下,注意过滤器风向,出风面应朝下。

对齐龙骨四边平行放下FFU高效过滤器

1.3.5把箱体对齐过滤器四周放下,过程轻拿轻放,注意不能让箱体边缘触碰过滤器。

1.4根据厂家提供电路图和买方的电气规章,使用电缆将风机单元连接到适当电压的电源上。系统控制线路根据我司提供的分组平面图,按组别进行连接。

五、FFU强、弱电安装流程:

1、强电方面:输入电源为单相220V交流电源(火线,地线,零线),每台FFU的最大电流为1.7A。建议每个主电源线接8台FFU,主电源线使用2.5平方毫米的铜芯线,最后,第@一台FFU可以选用15A的插头和插座接入强电桥架。如每一台FFU都需要接一个插座, 可使用1.5平方毫米的铜芯线。

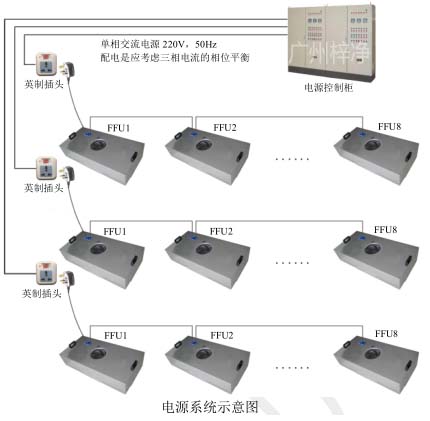

FFU电源系统示意图
1.1 FFU电气连接接口如下图,
FFU电气连接接口

1.2 第台FFU的电源线和网线连接步骤如上图,

2、弱电方面:FFU收集器(iFan7-Repeater)与FFU的连接,及FFU之间全部使用网线连接。

2.1网络线要求AMP六类或超六类屏蔽网线,水晶头为AMP屏蔽水晶头。
FFU水晶头为AMP屏蔽水晶头

2.2网络线的压制顺序由左到右为,桔白,桔,蓝白,蓝,绿白,绿,褐白,褐。如下图。

网络线的压制顺序由左到右

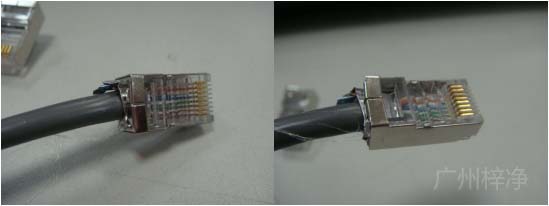

2.3 网线压制成平行网线,两头的水晶头压线顺序从左到右一样。如下图:


网线压制成平行网线

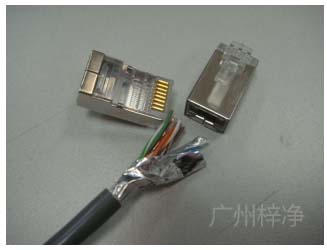

2.4压制网线时请注意要将网线中的铝薄与水晶头的金属部分充分接触,以达到屏蔽效果。 如下图:

3、 电源线及网络线连接过程中的注意事项。

3.1强电连接为了连接牢固,需要选用单芯的铜线,电线插入连接端子后不能有裸露部分。 为预防漏电并减少对数据传输的影响,FFU必须做好接地措施。

3.2每个组必须是单独的一路网络线,组和组之间不能够混接,每区的最后一组FFU不能连接到其他区的FFU中。每组内的须按地址编号顺序连接,以利于FFU故障检查,例如G01-F01=>G01-F02=>G01-F03=>...... G01-F31。

网线中的铝薄与水晶头的金属部分充分接触

3.3安装电源线和网线时不能使蛮力,电源线和网线应固定好,以防施工中踢掉;强电线路和弱电线路在走线时需要尽量避免平行走线,平行走线过长也应该间距600mm以上, 以减少干扰;禁止网线过长并与电源线捆绑在一起走线。

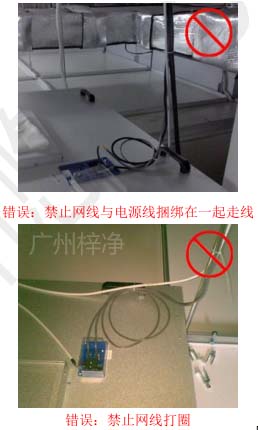

禁止网线过长并与电源线捆绑在一起走线

3.4 在夹层上的相关施工注意保护好FFU和过滤器,保持箱体表面的清洁,注意预防FF进水,以避免损坏风机。

3.5连接FFU电源线时应进行断电操作,注意预防漏电发生电击;所有FFU接好电源线后须做短路测试,测试通过后方能打开电源开关;更换过滤器时必须关掉电源后才能进行更换操作。
