小型FFU中央监控系统介绍

作者:admin    来源:广州梓净净化设备有限公司     发布时间:2019-05-30 10:27:25    浏览量:1910
FFU中央监控系统实际上就是我们说的FFU群控系统,FFU群控系统可以控制几十的直流FFU我们叫小型FFU中央监控系统。FFU中央监控系统按规模一般分为大型,中型及小型系统,我们这里主要介绍小型FFU中央监控系统,所谓的小型一般指控制规模在1-99台。

FFU群控系统在各种洁净工程中得到广泛应用,FFU群控系统是把几十、几百乃至上千台FFU通过FFU监控主机将其联接起来并进行监控,同时上传至电脑中,并由电脑系统快捷地实现风机分区启停、故障报警、历史记录等集中监控功能,当计算机关机时,监控主机以独立进行24小时监控。

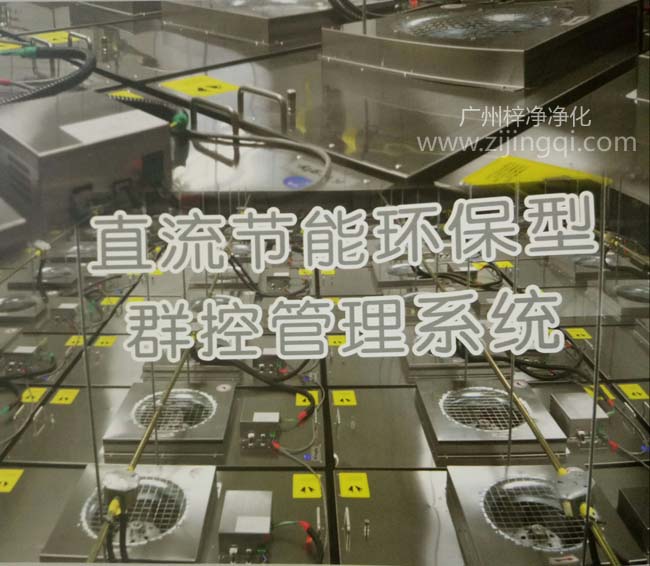

群控FFU净化单元安装现场

小型FFU中央监控系统特点:
1、中央监控系统操作方便,简易,抗干扰性强,成本低。
2、中央监控系统单元可控制99台FFU,超过99台可增加控制系统单元,控制器系统单元不受数量限制,但控制器到FFU之间距离不超过1公里。
3、中央监控系统以网路线为基础设计,分主机和终端两部分组成
4、中央监控系统工作电源:AC220V单相50HZ
5、中央监控系统控制功能:可在控制器上实现单台或群组FFU a、启动; b、停止c、三段或五段调速
6、中央监控系统监视功能:可以控制器上监视单元或群组FFU a、运行状态 b、故障状态
7、中央监控系统使用区域:a、中小规模洁净室FFU系统控制b、洁净工作棚FFU系统控制c、制程作业流水线FFU系统控制。


小型FFU中央监控系统

中央监控系统设备主机具有:

名称-功能

一个绿色两位数码管:显示正常终端的机号和正常运行的终端数量

一个红色的两位数码管:显示故障终端的机号和故障终端的数量

三个绿色的指示灯:指示数码管所显示的机号的档位

另三个指示灯:绿色指示是否正常,一个红色欠流指示灯,一个红色过流指示灯

一个模式键:用来切换模式(本主机一共有四个模式,显示终端机数模式群体控制模式个体控制模式故障查询模式)0,1,2,3,4,5,6,7,8,9,十个数码键用来查询机号(注:0键在群体控制模式下作为--键在个体控制模式下作为数码0键,在故障查询模式下作为故障翻阅键)

一个加键,一个减键:来清掉故障报警(任何模式下)

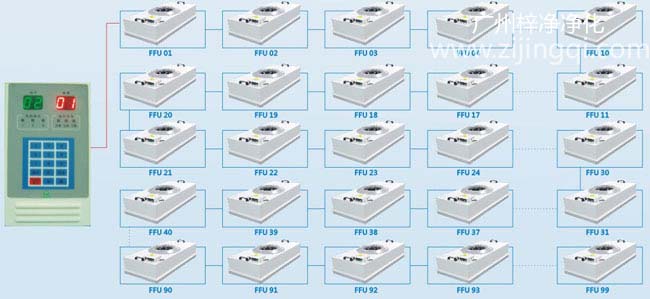

小型FFU中央监控系统架构示意图
